СТАРТ СОФТ с прямыми боковинами стандартной высоты SB18GRPH.1/270

Комплект для выдвижного ящика BOYARD СТАРТ СОФТ

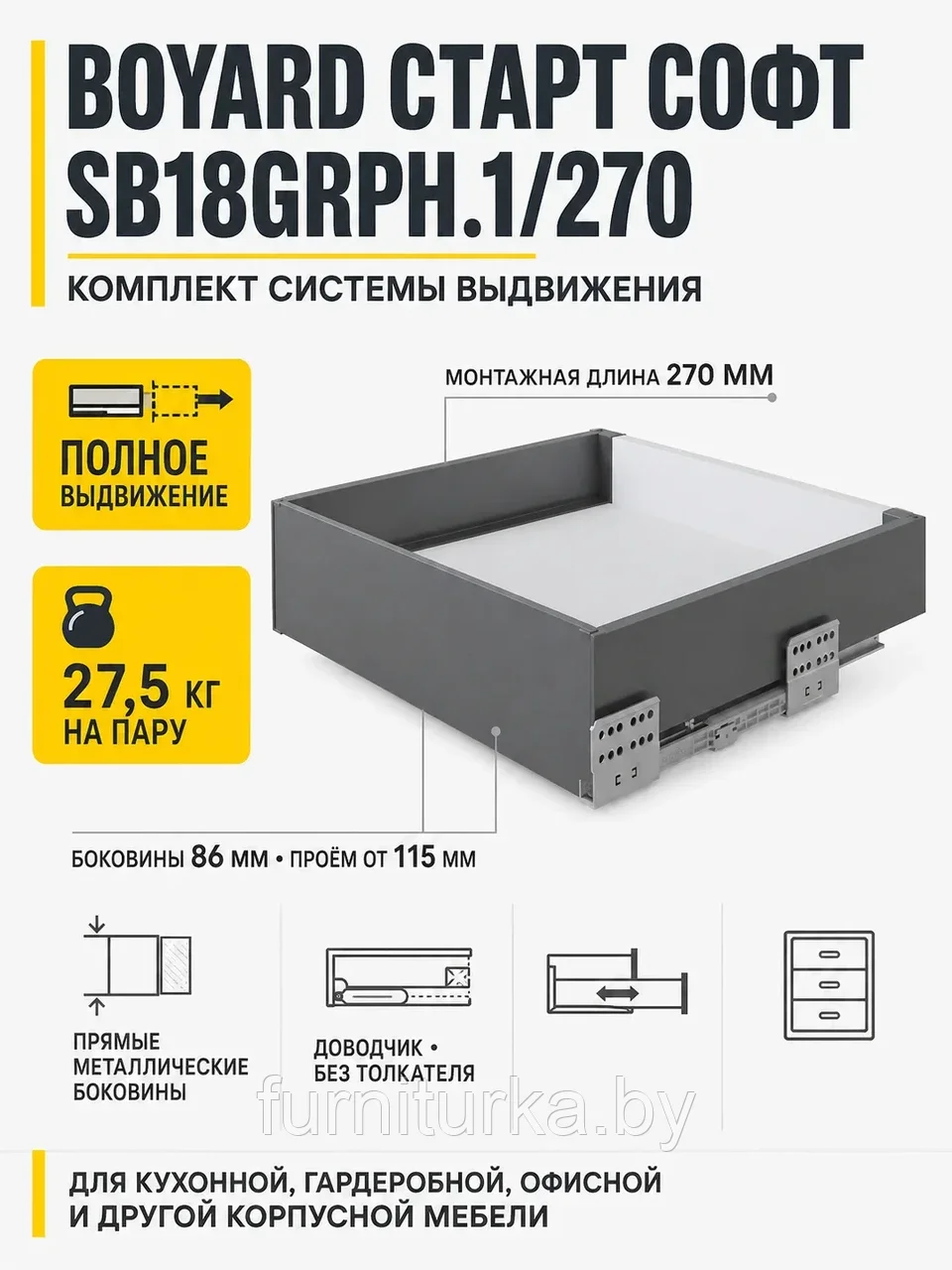

BOYARD СТАРТ СОФТ SB18GRPH.1/270 — готовый комплект механики и металлических элементов для сборки мебельного ящика с прямыми боковинами. Модель относится к системам с двойными металлическими боковинами, имеет монтажную длину 270 мм и выполнена в графитовом цвете GRPH. Стандартная высота боковин составляет 86 мм, а требуемая минимальная высота проёма — 115 мм.

Комплект подходит для неглубоких выдвижных секций в кухонной, гардеробной, офисной и другой корпусной мебели, если размеры корпуса соответствуют монтажной схеме SB18. Небольшая монтажная длина удобна для тумб и узких по глубине модулей. Полное выдвижение облегчает доступ к содержимому, а встроенный доводчик плавно завершает закрывание. Толкателя в модификации SB18GRPH.1/270 нет, поэтому фасад открывают вручную.

Параметры и особенности модели

Для направляющих длиной 270 мм несущая способность составляет 27,5 кг на пару. Нагрузку следует распределять по дну равномерно и не превышать указанное значение с учётом массы самого ящика. Заявленный ресурс системы — 80 000 циклов открывания и закрывания.

Прямые металлические боковины имеют толщину 12,8 мм и порошковое покрытие. Лаконичная форма позволяет рационально использовать внутреннее пространство ящика. Зубчато-реечный механизм синхронизации направляющих способствует согласованному движению левой и правой сторон.

Что входит в комплект

• левая и правая направляющие;
• левый и правый держатели задней стенки;
• левая и правая прямые боковые стенки;
• левый и правый фиксаторы фасада с саморезами;
• заглушки с логотипом BOYARD;
• необходимый крепеж.

Фасад, дно и задняя стенка не являются готовыми деталями комплекта: их изготавливают под конкретный мебельный корпус. Поэтому итоговые ширина ящика, размеры деталей и точки присадки должны рассчитываться по монтажной инструкции, а не только по внешним размерам ниши.

Совместимость и выбор

Перед заказом проверьте глубину корпуса, минимальную высоту проёма 115 мм, монтажную длину 270 мм и возможность выполнить требуемую присадку. Важно также сопоставить цвет боковин с фасадом и другими элементами мебели. Эта версия имеет графитовое исполнение GRPH, доводчик и ручное открывание без толкателя.

Если глубина корпуса требует другой длины или нужна иная конфигурация ящика, сравните модель с другими мебельными направляющими. Компоненты разных серий и размеров не следует сочетать без прямого указания совместимости в технической документации.

Практические рекомендации по сборке

До раскроя дна и задней стенки разложите детали по сторонам и изучите монтажную схему SB18. Разметку выполняйте от стабильных базовых плоскостей корпуса, контролируя параллельность направляющих и одинаковое положение креплений слева и справа. Не изменяйте геометрию металлических боковин и не просверливайте дополнительные отверстия без необходимости.

После установки сначала проверьте движение пустого ящика. Он должен полностью выдвигаться, свободно возвращаться в корпус и плавно закрываться без перекоса. Положение фасада регулируйте отверткой PZ2: инструмент другого размера или стандарта способен повредить шлиц регулировочного винта. Только после проверки постепенно добавляйте содержимое, сохраняя равномерное распределение нагрузки.

Характеристики SB18GRPH.1/270

Итог

SB18GRPH.1/270 подходит для сборки компактного графитового ящика с прямыми боковинами, полным выдвижением и плавным закрыванием. При выборе решающими параметрами являются глубина корпуса, монтажная длина 270 мм, проём высотой не менее 115 мм и допустимая нагрузка 27,5 кг на пару. Точный раскрой деревянных деталей и присадку следует выполнять по инструкции для серии SB18.
