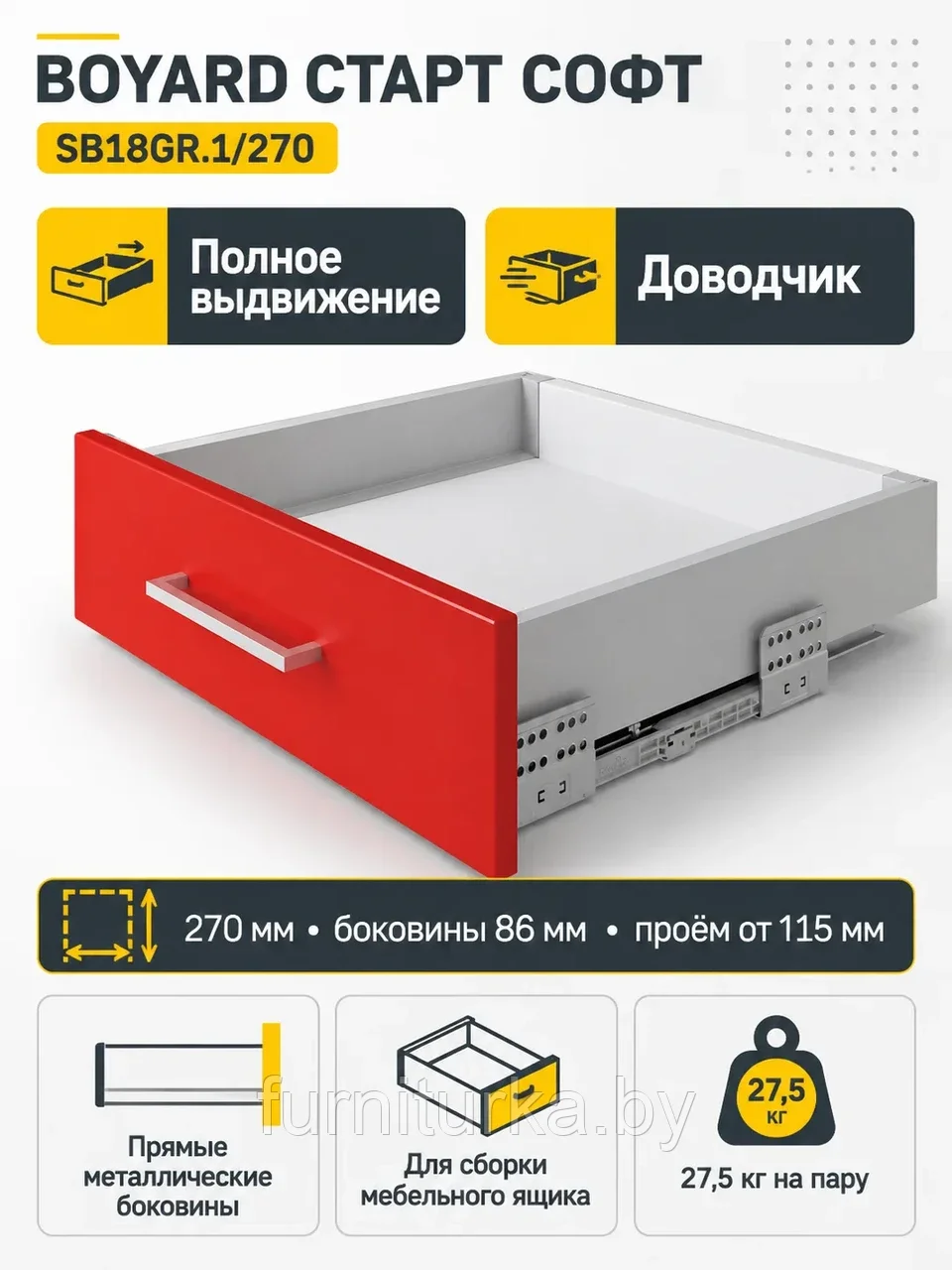

СТАРТ СОФТ с прямыми боковинами стандартной высоты SB18GR.1/270

Комплект BOYARD СТАРТ СОФТ SB18GR.1/270

СТАРТ СОФТ SB18GR.1/270 — готовый комплект системы выдвижения для сборки мебельного ящика с прямыми металлическими боковинами. Модель относится к серии BOYARD СТАРТ, имеет монтажную длину 270 мм и подходит для неглубоких секций, в которых требуется получить удобный доступ ко всему содержимому ящика.

Система обеспечивает полное выдвижение: при открывании внутренняя часть ящика выходит из корпуса по всей рабочей длине. Встроенный доводчик плавно завершает закрывание. Толкателя у модели нет, поэтому ящик открывается обычным способом — за ручку либо предусмотренный конструкцией фасада захват.

Размеры и применение

Прямые боковины имеют стандартную высоту 86 мм. Для установки требуется мебельный проём высотой не менее 115 мм. Монтажная длина 270 мм должна соответствовать глубине корпуса и положению фасада с учётом присадочной схемы. Такой формат можно использовать в кухонных модулях, шкафах, тумбах и другой корпусной мебели, если внутренние размеры позволяют установить направляющие без контакта с задней стенкой и соседними деталями.

Несущая способность пары направляющих именно для исполнения длиной 270 мм составляет 27,5 кг. При расчёте нагрузки учитывайте массу самого ящика, фасада и хранимых предметов. Нагрузку желательно распределять по дну равномерно, не сосредотачивая тяжёлые предметы у одного края.

Комплектация и детали для изготовления

В набор входят левая и правая направляющие, две прямые боковые стенки, левый и правый держатели задней стенки, фиксаторы фасада с саморезами, заглушки с логотипом BOYARD и необходимый крепёж. Комплект поставляется в индивидуальной упаковке.

Фасад, дно и задняя стенка не являются готовыми деталями набора: их изготавливают под конкретный корпус по монтажной схеме SB18. До раскроя необходимо проверить внутреннюю ширину и глубину секции, толщину выбранного листового материала, расположение кромок и требуемые зазоры. Для подбора других решений для ящиков можно сопоставить модель с ассортиментом раздела мебельных направляющих, обращая внимание на тип выдвижения, длину и допустимую нагрузку.

Особенности модели

• серый цвет GR и существующая характеристика покрытия RAL 7038 Agate grey;
• прямая форма металлических боковин;
• стандартная высота боковин 86 мм;
• полное выдвижение и плавное доведение при закрывании;
• несущая способность пары 27,5 кг для длины 270 мм;
• гарантированный ресурс 80 000 циклов открывания и закрывания;
• готовый комплект основных элементов для сборки одного ящика.

Что проверить перед заказом

Сначала измерьте полезную глубину корпуса и убедитесь, что в ней размещается система длиной 270 мм. Проверьте минимальную высоту проёма 115 мм, внутреннюю ширину секции и возможность выполнить присадку по схеме. Если система приобретается для замены установленной фурнитуры, сравните не только длину, но также форму боковин, расположение креплений и конструкцию фиксации фасада.

Не заменяйте модель вариантом другой длины без перерасчёта деталей ящика. Для регулировочных винтов фасада используйте отвёртку PZ2: неподходящий профиль инструмента способен повредить грани винта. После монтажа проверьте свободный ход без фасада, затем установите и отрегулируйте фасад, несколько раз плавно открыв и закрыв ящик.

Характеристики

Итог

BOYARD СТАРТ СОФТ SB18GR.1/270 подойдёт для сборки серого мебельного ящика стандартной высоты в корпусе, рассчитанном на направляющие длиной 270 мм. Это решение с полным выдвижением, доводчиком и прямыми боковинами. Для правильного выбора достаточно заранее проверить глубину и высоту проёма, допустимую нагрузку и размеры самостоятельно изготавливаемых деталей.
