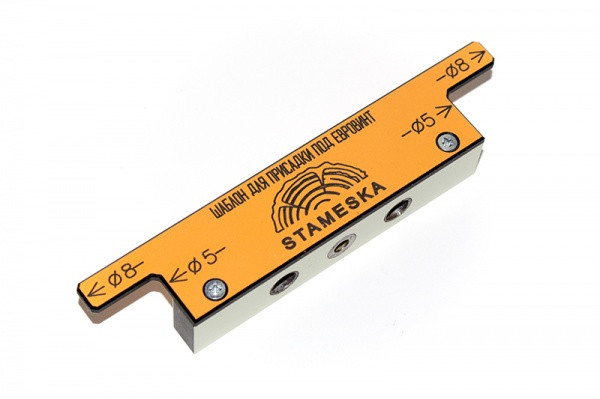

Мебельный шаблон для разметки и присадки под конфирмат

Шаблон позволяет произвести присадку под конфирмат (евровинт). Изготовлен из ламинированного текстолита толщиной 3 мм. В упорной планке установлены две втулки под сверло 8 мм и одна втулка диаметром 5 мм. Упорная планка из ламинированного текстолита. Габаритные размеры: 100*28 мм. Инструкцию смотрите в подробном описании.     Мебельный шаблон под конфирмат ST.05.01 выполнен из ударопрочного, влагостойкого пластика и предназначен для быстрой и точной присадки под евровинт (конфирмат). Для сборки мебели на евровинт (конфирмат) вам потребуется. Шаблон для сверления, сверло проходное диаметром 8 мм и 5 мм или комбинированное сверло под (конфирмат). Дрель или шуруповерт. Струбцина для надежной фиксации шаблона. Как пользоваться мебельным шаблоном ST.05.01

1. Сверление в торец заготовки:

Приложите шаблон к краю заготовки (справа и слева). Просверлите отверстия через центральную втулку сверлом диаметром 5 мм. (использовать можно специальное комбинирование сверло для евровинтов, так и простое сверло по дереву диаметром 5 мм.) Для надежной фиксации шаблона рекомендуется использовать струбцину. 2. Сверление в пласте заготовки: При использовании комбинированного сверла для евровинтов, располагайте шаблон относительно края также, как и для сверления в торце заготовки. После сверления диаметром 5 мм. Убрать шаблон и просверлить заготовку комбинированным сверлом на всю длину. При использовании сверла диаметром 8 мм. Шаблон базируем по отметки диаметром 8 мм и сверлим насквозь через втулку диаметром 8 мм. Рекомендуем использовать проходное сверло и струбцину для надежной фиксации шаблона. После засверливания всех отверстий произвести сборку изделия.
